0:00
On me dit d'entourer un câble pour
0:02
mesurer le courant mais là je lis 0
0:06
ampères alors que mon chauffau lui il
0:08
fonctionne je l'entends donc il y a un
0:10
problème et cette erreur elle est
0:12
fréquente. Je vais vous montrer pourquoi
0:14
et surtout comment utiliser cette pince
0:16
multifonction. Je vous explique comment
0:18
mesurer une tension, une résistance, une
0:20
continuité et même un courant, mais
0:22
aussi les mesures que cet outil ne peut
0:24

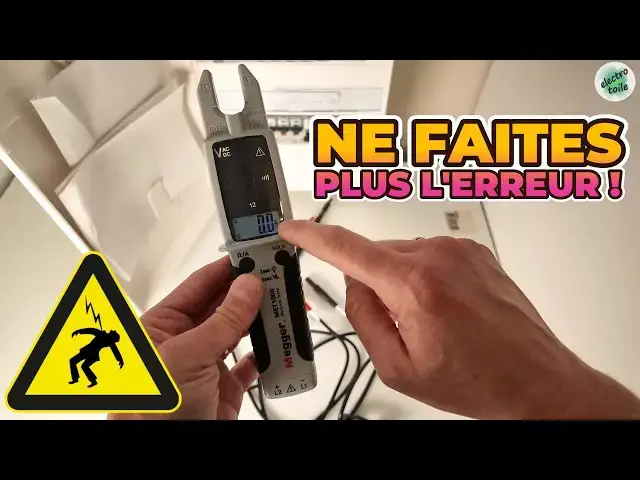

pas réaliser. Cet appareil, c'est le MET
0:26
1000 de la marque Meger. Un testeur tout
0:29
en un capable de mesurer la tension en
0:31
AC et DC, la continuité, la résistance,
0:34
ainsi que le courant jusqu'à 200 ampères
0:36
sans pince classique encombrante.
0:40
Il fonctionne avec deux piles triple A à
0:42
insérer juste ici dans ce sens.
0:47
et on repositionne le cache en serrant
0:50
les deux vis pour le maintenir.
0:52
Pour réaliser des mesures de tension, de
0:54
continuité ou de résistance, on met le
0:55
cordon rouge sur L2 plus et le noir sur
0:59
L1- pour une mesure de tension sur une
1:01
prise secteur, je commence par caler les
1:04
pointes de touche à l'arrière de
1:05
l'appareil de mesure. Au préalable,
1:08
installer les deux grosses pointes de
1:09
touche pour la mesure surprise secteur.
1:12
J'insère les pointes de touche dans la
1:13
prise comme ceci et je relève environ
1:15
230 V alternatif. [cloche] Les logos AC
1:19
plus risques électriques s'affiche
1:21
m'indiquant un danger. Mais on a
1:23
également ce bip sonore bien pratique.
1:25
Si on le souhaite, on peut couper ce
1:27
signal sonore en maintenant le bouton
1:29
hold pendant 5 secondes. Mais
1:31
personnellement, je conseille de le
1:32
conserver, c'est plus sécurisant.
1:35
On peut ainsi vérifier ou non la
1:37
présence de tension dans un circuit
1:39
électrique, mais aussi mesurer la valeur
1:46
Mais point intéressant, certaines
1:48
mesures fonctionnent aussi sans pile.
1:51
Là, j'ai remonté l'appareil mais sans
1:53
ses piles. Et je mesure tout de même la
1:55
tension aux bornes de la prise. Par
1:57
contre, cette fois-ci sans le bip sonore
2:00
avec tout de même l'affichage du niveau
2:02
de tension et de la dangerosité.
2:05
Après avoir retiré les grosses pointes
2:06
de touche, je peux enchaîner la mesure
2:09
d'une tension alternative sur cette
2:11
prise ou bien une tension continue sur
2:14
cette batterie de perceuse et ce sans
2:16
aucun changement de calibre sur
2:20
Là, je mesure environ 20 V d'essai en
2:23
courant continu. Par contre, en dessous
2:25
de 7 V, ça ne fonctionne pas. Comme avec
2:28
cette pile 1,5 V, je ne mesure aucune
2:31
tension. Mais revenons plutôt au
2:33
chauffaux et à l'erreur que j'ai commise
2:35
au début. Je passe en mode courant.
2:38
J'appuie sur ce bouton jusqu'à atteindre
2:40
l'affichage A pour ampère.
2:43
Et là, avantage énorme, pas de pince
2:45
encombrante. J'entoure un seul
2:48
conducteur, ici la phase en noir. Et là,
2:51
je mesure 12,8 ampères. En alternatif,
2:54
cette intensité mesurée correspond bien
2:56
à la puissance consommée par le
2:57
chauffau, 3000 W. Notez ici environ
3:01
c'est 12,8 ampères multiplié par 224 V.
3:06
Mais surtout lorsque vous souhaitez
3:07
mesurer une intensité ou un courant,
3:09
n'entourez jamais le câble en entier.
3:11
Tout simplement parce qu'à l'intérieur
3:13
d'un câble, il y a plusieurs
3:14
conducteurs. Là on a une phase, un
3:16
neutre et la Terre. Les courants de
3:19
phase et de neutre générant des champs
3:20
magnétiques qui s'annulent dans des sens
3:22
opposés, la pince se relève alors 0
3:24
ampères. Alors qu'en réalité, il y a
3:27
vraiment un courant dangereux qui
3:28
circule dans la phase et le neutre.
3:30
Voyons maintenant la mesure d'une
3:32
continuité ou d'une résistance en homme.
3:34
Cette mesure doit s'effectuer hors
3:36
tension. Donc au niveau du cumulus, si
3:38
je souhaite mesurer la résistance du
3:40
chauffau, je dois tout d'abord mettre
3:42
hors tension le circuit. Pour cela, je
3:44
mets le contacteur du chauffau sur zéro
3:46
et par sécurité, j'ouvre le disjoncteur
3:48
associé. Une fois devant le chauffau,
3:51
par mesure de sécurité, je mesure tout
3:52
de même l'absence de tension entre phase
3:54
neutre et terre. L'appareil m'affiche
3:56
RX, c'est qu'il n'y a pas de tension.
3:59
Pour mesurer une résistance, je calibre
4:00
l'appareil sur la position ohmètre ou
4:04
Entre ces deux points de mesure, je
4:06
relève la résistance du chauffau. Elle
4:08
est d'environ 17 ohms.
4:11
Et pour la mesure d'une continuité, ça
4:12
doit biper comme ici. Et ça affiche RX,
4:16
c'est que c'est OK. Donc à contraire,
4:18
lorsque le bouton poussoir n'est pas
4:19
appuyé, il y a isolement. Et toujours en
4:22
calibrant sur mètre, j'ai la résistance
4:24
du contact électrique. OL signifiant
4:26
overload car la mesure de la résistance
4:28
est trop élevée. Normal, c'est un
4:30
isolement. Et pour limiter les risques
4:32
électriques, on peut également adapter
4:34
les pointes de touche pour travailler en
4:36
sécurité sur des tensions élevées. Les
4:38
grosses pointes de touche se dévissent
4:40
et on peut ajouter ses protections à
4:42
visser. L'indice de protection est ainsi
4:47
Il faut toujours penser à conserver ses
4:49
doigts derrière les protèges doigt.
4:55
La pince dispose d'une fonction lampe
4:57
torche. Pour l'activer, il faut appuyer
4:59
2 secondes sur la touche hold. Ainsi, la
5:02
LED à l'avant s'allume. Pour mémoriser
5:05
une mesure à l'écran, il faut appuyer
5:07
sur la touche hold. Ainsi, la mesure
5:10
reste affichée avec la lettre H
5:12
symbolisant la sauvegarde et en appuyant
5:15
simultanément sur les deux boutons, on
5:17
pourra éteindre l'appareil.
5:19
Par contre, attention, cette pince ne
5:22
mesure pas le courant continu. J'ai
5:24
l'exemple ici. Plusieurs panneaux
5:26
photovoltaïques sont ramenés à cette
5:27
batterie domestique. Sur le câble
5:30
solaire, je mesure 0 ampères alors qu'il
5:33
produit bien. J'ai la puissance produite
5:35
en instantanée par chaque panneau qui
5:36
s'affiche dans cette application. Et
5:38
autre limite, impossible de mesurer la
5:41
capacité d'un condensateur. Voilà pour
5:43
l'essentiel sur cette pince
5:44
multifonction. Si la vidéo vous a été
5:47
utile, pensez au petit like et
5:49
abonnez-vous pour la suite, notamment
5:50
une vidéo pour un kit de mesure pour
5:52
système photovoltaïque. Allez, je vous
5:54
remercie par avance et je vous dis à
5:55
bientôt pour une prochaine vidéo. Oh.
