Qu'est-ce que c'est que ça ? Après avoir
0:02
regardé cette vidéo, vous serez capable
0:04
de brancher et de faire fonctionner ce
0:08

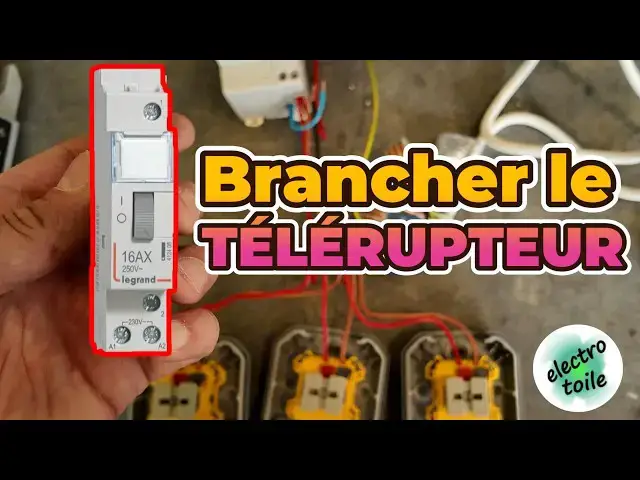

De voir ce module, vous l'avez peut-être
0:09
reconnu, c'est un télérupteur. Il est
0:11
modulaire et il se place dans le tableau
0:13
électrique. On va voir le principe de
0:15
branchement, le schéma électrique et la
0:17
mise en service. Allez, c'est parti. Le
0:19
télérupteur. Le voici. Je vais utiliser
0:21
comme support ce montage avec trois
0:23
points de commande qui sont composables.
0:25
Ce sont des boutons poussoirs,
0:27
les protections des personnes avec le
0:29
différentiel de disjoncteur pour la
0:31
protection du matériel et le point
0:32
lumineux et bien entendu le télérteur
0:34
qui va venir s'insérer juste là.
0:37
L'ensemble de ces appareils sont
0:38
disponibles sur le site partenaire
0:40
biselectriqu. Au niveau de l'outillage,
0:42
on va avoir besoin d'une pince coupante,
0:44
une pince à dénuder et de tournevis. Et
0:46
pour les consommables, des conducteurs
0:48
de différentes couleurs de section 1,5
0:50
mm² et de type H07 V-U. Avoir besoin de
0:55
différentes couleurs, du rouge, du bleu,
0:57
du vert jaune, du noir, également du
0:59
marron, mais également des bornes
1:01
automatiques pour faire les pontages ou
1:03
mises en parallèle des appareils.
1:04
Éventuellement un testeur afin de
1:06
réaliser des mesures électriques. Ceci
1:09
téléteur, il va permettre de commander
1:11
une ou des lampes. Alors, quel est son
1:13
intérêt ? puisqu'on a déjà des
1:14
interrupteurs qui permettent de
1:15
commander un circuit d'éclairage. Un
1:16
interrupteur va et vienire
1:20
trois points de commande si on utilise
1:21
un permutateur alors qu'avec le
1:23
télérteur on a'ura pas de limite de
1:25
points de commande. Voyons maintenant le
1:27
schéma électrique de ce télérupteur pour
1:29
bien comprendre le fonctionnement. Au
1:31
niveau des symboles repérer Q0, c'est le
1:33
différentiel juste ici de sensibilité 30
1:36
mamp. Repérer Q1, c'est le disjoncteur
1:40
de calibre 10 ampères.
1:42
Ces trois appareils repérés S1, S2 et
1:45
S3, ce sont les boutons poussoirs du
1:48
Entre pointiller et repéré K1, c'est le
1:51
télérteur. Il est composé de deux
1:54
parties. La partie supérieure, c'est la
1:56
commande qui est reliée au bouton
1:58
poussoir. La partie inférieure, c'est la
2:01
puissance. Elle est reliée à la lampe.
2:04
Et L1, c'est le point lumineux. Est
2:06
également monophasé. Il est équipé de
2:08
trois conducteurs, un bleu pour le
2:10
neutre, un marron pour la phase et le
2:12
vert jaune pour la terre. Et concernant
2:14
le code couleur pour les conducteurs, en
2:16
rouge, c'est la phase non commandée. En
2:19
bleu, le neutre et en vert, le
2:21
conducteur de protection écupotentielle.
2:23
Dans la réalité, ce conducteur est vert
2:25
jaune et c'est la terre pour simplifier.
2:28
Ces trois couleurs sont normalisées et
2:30
il ne faut pas les inverser. J'ai
2:32
utilisé un marron en sortie des boutons
2:34
poussoirs pour ne pas le confondre avec
2:35
la phase non commandée qui elle est en
2:37
rouge. Pareil pour le conducteur qui
2:39
sort du télérupteur et qui va à la
2:40
lampe, j'ai utilisé un conducteur de
2:42
couleur noire pour ainsi bien dissocier
2:44
tous les conducteurs. Les deux
2:46
protections de gauche sont branchées en
2:48
série entre phase et neutre pour couper
2:50
l'alimentation en cas de défaut. Les
2:52
trois boutons poussoirs eux sont
2:54
branchés en dérivation ou parallèle.
2:56
Donc les rouges sur la borne, repérer L
2:59
en rouge, les marrons sur le noir.
3:02
Pareil pour le bouton poussoir numéro 2.
3:05
On appuie sur la languette, on insère le
3:06
conducteur, le rouge sur la borne L et
3:09
toujours le marron sur la borne 1. Et le
3:12
dernier bouton poussoir. On ainsi nos
3:14
boutons poussoirs branchés en dérivation
3:16
les uns par rapport aux autres.
3:18
4è conducteur rouge dans le vagot
3:20
correspondant à la phase doit être
3:22
ramené en dessous du disjoncteur sur la
3:24
borne repérée L pour la phase. On aura
3:26
ainsi une alimentation de 130 V en
3:28
entrée des boutons poussoirs. La sortie
3:30
en marron de chaque bouton poussoir dans
3:32
ce vago sera ramenée à la bobine du
3:35
télérupteur. Sortie des boutons jusqu'à
3:37
la borne A1 du télérteur, on est
3:39
toujours en marron. La sortie de cette
3:41
bobine est repérée à deux et elle est
3:43
juste ici sur l'appareillage. On la
3:46
ramène au neutre en sortie du
3:47
disjoncteur avec un conducteur de
3:49
couleur bleue. Pour alimenter le
3:51
télérteur, on récupère une phase en
3:54
rouge, celle qui va soit au bouton
3:55
poussoir ou celle en sortie du
3:57
disjoncteur que l'on branche à la borne
3:59
1 du télérupteur. La sortie commandée du
4:02
télérupteur, c'est ce contact correspond
4:04
à la borne 2. C'est ce qui va assurer la
4:06
puissance pour alimenter ou non la
4:08
lampe. J'utilise pour cela un conducteur
4:10
noir reliant la borne 2 du télérupteur à
4:13
la phase en entrée de la lampe. Enfin,
4:15
la sortie de la lampe doit être ramené
4:17
au neutre du disjoncteur et également
4:19
ponté à la borne A2 du télérupteur. Le
4:23
conducteur vert jaune, quant à lui doit
4:24
être ramené du bornier de terre jusqu'au
4:26
point lumineux. Il n'est d'aucune
4:29
utilité pour le fonctionnement mais est
4:30
primordial pour la sécurité des
4:32
personnes. Et voilà, le montage là est
4:35
terminé. Lorsque je mets sous tension,
4:37
je ferme le différentiel.
4:39
Je ferme le disjoncteur. Si j'appuie sur
4:42
chaque bouton poussoir, ça va allumer et
4:45
éteindre les points d'éclairage.
4:50
Et on peut également piloter l'éclairage
4:52
à partir du téléropteur lui-même en
4:55
veille rouillant, soit en marche, soit
4:57
en arrêt. On peut constater que
4:59
contrairement à un contacteur que l'on
5:01
utilise sur un cumulus par exemple, et
5:04
bien le télérteur maintient son état
5:06
malgré que les boutons poussoirs ne
5:07
soient pas maintenus appuyés grâce au
5:10
verrouillage mécanique en interne.
5:12
Ainsi, à chaque impulsion sur les
5:14
boutons poussoirs, le télérteur changera
5:16
d'état pour ainsi allumer ou éteindre le
5:19
point lumineux. Alors, si cette vidéo
