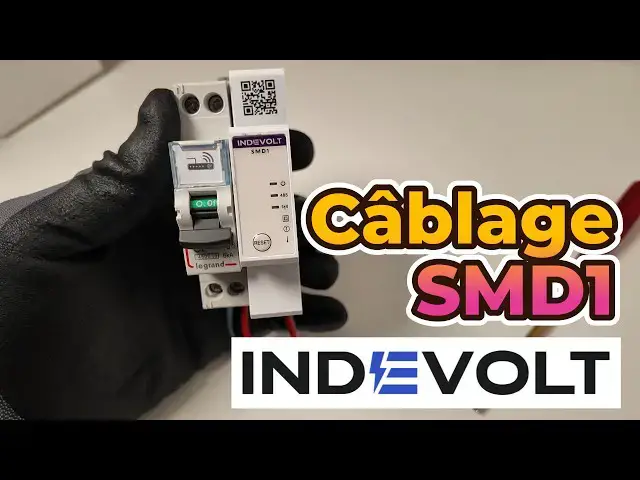

Tutoriel vidéo : Installer et configurer le compteur intelligent Indevolt SMD1 avec votre batterie solaire BK1600 Ultra.
Consultez le guide étape par étape pour le branchement, l'installation et le configuration du compteur WiFi SMD1 Indevolt.
Au programme de la vidéo :
0:00 Découverte du compteur SMD1 Indevolt
0:47 Que contient le carton du SMD1 ?
2:09 Schéma de branchement du compteur intelligent
3:55 Matériel et outillage nécessaire à l'installation
4:31 Mise en sécurité (Intervention Hors Tension)
5:27 Installation du disjoncteur C2
6:29 Installation du compteur SMD1 dans le tableau de répartition
6:59 Brancher le tore de courant CT
7:26 Brancher l'alimentation du compteur SMD1
9:14 Mise en service du compteur Indevolt
9:32 Appairage du compteur dans l'application Indevolt
11:28 Réglage du compteur SMD1 dans l'application Indevolt
Show More Show Less View Video Transcript
0:00
Salut à tous. Si vous êtes équipé de la
0:02
batterie Plug and Play Indevolt BK 1600
0:04
Ultra et que vous souhaitez lui ajouter
0:06
une fonctionnalité intelligente avec le
0:08
compteur SMD1, alors vous avez trouvé la
0:11
bonne vidéo. Aujourd'hui, je vous
0:13
explique comment raccorder ce compteur
0:15
dans votre tableau de répartition en
0:17
vous détaillant le schéma de
0:18
branchement. Comment procéder en
0:20
sécurité ? installer le tort de courant
0:22
pour la mesure de l'intensité et
0:24
raccorder la mesure de tension qui fait
0:25
office d'alimentation du compteur puis
0:27
son appérage dans l'application Indevolt
0:30
ainsi que son association avec la
0:32
batterie bidirectionnelle en alternatif
0:34
de référence BK 1600 Ultra que je
0:37
testerai prochainement sur la chaîne.
0:39
L'association D2 permettra d'avoir un
0:41
fonctionnement autonome de la batterie
0:42
afin de la recharger avec le surplus
0:44
solaire et inversement la décharger
0:47
lorsque la consommation du logement le
0:48
nécessitera. Tout ça dans le but
0:51
d'optimiser l'autoconsommation et ainsi
0:52
réduire la facture d'électricité. Allez,
0:55
voyons tout cela en détail dans ce
0:56
guide. Dans le carton du SMD1 in the
0:59
Volt, on retrouve la notice succinte en
1:02
anglais ou allemand avec le schéma de
1:03
branchement. On peut y voir qui n'est
1:05
compatible que en monophasé, la
1:07
signification des différents voyants en
1:08
façade ainsi que la méthode d'apérage à
1:11
l'application. Ce compteur monophasé
1:13
n'occupe qu'un seul module dans le
1:14
tableau. Sur le devant sont présents
1:16
différents voyants. Celui
1:17
d'alimentation, un autre pour le RS485
1:21
et celui de la connexion sans fil, ainsi
1:23
qu'un bouton identifier reset. Sur le
1:25
dessus, ce premier bornier repéré B- A+
1:28
permet une liaison filaire via le bus
1:30
RS485.
1:32
En dessous, le port RJ11 repéré CT
1:34
permettra d'y brancher le tort de
1:36
courant pour mesurer l'intensité en
1:38
ampère et les bornes de droite repéré L1
1:41
à L3 et N assureront l'alimentation et
1:44
la mesure de la tension en volte.
1:47
L'appareil aura ainsi par calcul une
1:49
image en temps réel de la puissance en
1:50
watt en faisant le produit de la tension
1:53
multiplié par le courant et par le
1:55
facteur de puissance. Enfin, cette pince
1:58
ampèmétrique ou tort de courant assurera
2:00
la mesure en temps réelle de l'intensité
2:02
qui circule en aval du disjoncteur
2:03
d'abonnés pour avoir une image précise
2:05
de la consommation ou bien du surplus
2:07
solaire renvoyé sur le réseau. Avant de
2:10
commencer son installation dans le
2:11
tableau de répartition, voyons le schéma
2:13
électrique permettant de détailler son
2:15
emplacement et les différents
2:16
branchements. En tête d'installation, on
2:19
a le compteur d'énergie et juste en
2:21
dessous le disjoncteur d'abonnés qui
2:23
sont propriétés du fournisseur
2:24
d'électricité. On ne pourra intervenir
2:27
qu'en dessous du disjoncteur d'abonnés.
2:29
Juste ici. À gauche, j'ai représenté la
2:32
vue matérielle et à droite le schéma
2:34
électrique correspondant.
2:37
La mesure du courant général se fera sur
2:39
l'un de ces conducteurs, le rouge pour
2:41
la phase ou le bleu pour le neutre. En
2:44
fonction de votre choix, il faudra
2:46
inverser le sens de la pince. Cet
2:48
appareil est un interrupteur
2:49
différentiel. Il protège les personnes
2:52
en complément de la prise de terre et du
2:54
conducteur vert jaune. Et sur la rangée
2:56
juste en dessous, ce sont les
2:57
disjoncteurs qui eux protège le matériel
3:00
contre les surintensités de type
3:01
surcharge et court-circuit. Le compteur,
3:04
le SMD1, doit être protégé par un
3:07
disjoncteur de calibre 2 ampères. Si
3:09
vous n'en avez pas, il faudra donc
3:11
rajouter ici un disjoncteur C2.
3:14
Crespondant à la courbe de déclenchement
3:17
et de le calibre en ampère. En sortie de
3:20
ce disjoncteur C2, on aura une phase en
3:23
rouge placée à droite à relier à la
3:25
borne L1 du compteur et à notre
3:28
conducteur bleu à gauche, le neutre, qui
3:31
sera relié à la borne N du compteur.
3:35
Ainsi, on réalise l'alimentation du
3:37
module. Pour la mesure du courant
3:39
général, on va placer cette pince ici
3:42
sur la phase en rouge avec la flèche
3:45
dans le sens réseau vers installation
3:47
électrique ici vers le bas. Bien
3:49
évidemment, tous ces branchements
3:51
devront être réalisés hors tension afin
3:53
d'intervenir en sécurité. Au niveau de
3:56
l'équipement nécessaire, on va avoir
3:58
besoin d'outillage isolé, donc des
4:00
tournevis, pince coupante, pince à
4:02
dénudée, pince plate. Au niveau de
4:04
l'appareillage, pour la protection du
4:07
compteur, on va avoir besoin un
4:09
disjoncteur de calibre C2 ampères pour
4:11
la protection du compteur. Donc la pince
4:15
ampè métrique, éventuellement des
4:17
peignes pour étendre l'alimentation
4:20
en amont de disjoncteur qu'on va
4:22
rajouter. des conducteurs pour
4:24
l'alimentation du compteur,
4:26
éventuellement des vagot et pour la
4:28
sécurité un détecteur d'absence de
4:29
tension et des gants isolants. Pour
4:32
intervenir en totale sécurité, il faut
4:34
mettre hors tension toute l'installation
4:36
électrique. Équipé de mes gants
4:38
isolants, je commence par tester le
4:40
fonctionnement du détecteur de tension.
4:42
Il bipe et ses voyants s'allument. C'est
4:44
qu'il fonctionne. Je mets hors tension
4:45
en abaissant la manette du disjoncteur
4:47
d'abonnés. Mon installation est
4:49
normalement hors tension, mais par
4:51
sécurité, je vais m'en assurer par des
4:53
mesures. Pour cela, j'ouvre le cache en
4:56
dessous du disjoncteur d'abonnés. J'ai
4:58
ainsi accès à l'arrivée phase neutre et
5:00
je vérifie avec l'appareil qu'entre
5:02
neutre en bleu et phase en blanc, il n'y
5:04
ait pas de tension dangereuse. À ce
5:06
niveau-là, c'est bien hors tension. Dès
5:08
lors, je retire le couvercle du tableau
5:10
de répartition. Pour davantage de
5:12
sécurité, je vérifie toujours entre
5:15
phase et neutre, mais aussi avec la
5:17
Terre l'absence de tension au plus près
5:19
de la zone d'intervention.
5:21
Pour terminer, je m'assure que
5:22
l'appareil fonctionne toujours. Et
5:24
maintenant, je peux intervenir en
5:26
sécurité. Le disjoncteur C2, je vais le
5:28
mettre ici car il me reste un
5:30
emplacement au niveau des peignes. Et
5:32
pour cela, je dois desserrer l'ensemble
5:34
des vis au-dessus de chaque disjoncteur
5:36
pour pouvoir sortir les peignes et
5:38
intégrer le disjoncteur.
5:40
Pour retirer les deux peignes ici en
5:43
amandé disjoncteur, vu que
5:44
l'interrupteur différentiel ici est à
5:46
borne automatique sur la partie avale,
5:48
la partie de droite, on va faire levier
5:50
avec un petit tournevis plat comme ceci.
5:56
On peut ainsi le disjoncteur C2 au
5:58
niveau du rail du tableau. La languette,
6:00
on fait levier ici où on peut débloquer
6:02
ici.
6:05
Je positionne le disjoncteur et je
6:08
verrouille ici en appuyant sur la
6:10
languette. Je vais repositionner les
6:12
peignes en amondé disjoncteur. Donc côté
6:15
bleu pour le neutre et côté noir pour la
6:18
phase. Pour maintenir les peignes
6:20
au-dessus des disjoncteurs, je revisse
6:22
l'ensemble des vis de chaque bornier en
6:25
maintenant enfoncer les peignes afin
6:27
d'éviter qu'ils ne sortent. Concernant
6:29
le branchement de la pince, ici on peut
6:31
voir la flèche qui va dans ce sens qui
6:34
va permettre d'entourer le conducteur de
6:35
phase ou du neutre. Alors, moi je vais
6:37
brancher la pince sur la phase. Cette
6:39
phase provient ici euh de ce bornier
6:42
gris en dessous du disjoncteur
6:43
d'abonnés. La phase repart d'ici sous
6:46
mon disjoncteur d'abonnés par le
6:47
bornlier gris,
6:49
passe par l'arrière de la cloison et
6:51
revient dans mon tableau à ce niveau via
6:53
le conducteur rouge relié sur le peigne
6:55
vertical par l'intermédiaire de ce
6:57
bornier noir. La pince, il faut qu'elle
7:00
soit orientée comme ceci dans ce
7:02
sens-là. Avec un petit tournevis plat,
7:04
on ouvre le tort de courant. valider son
7:06
orientation avec la flèche et on entoure
7:08
le conducteur à mesurer. Puis on ferme
7:10
la pince jusqu'au clic. Et assurez-vous
7:13
une dernière fois que son orientation
7:14
respecte le sens de la flèche, sinon la
7:16
mesure sera inversée et l'interprétation
7:19
complètement erronée.
7:21
Ramenez le câble du tor de courant au
7:23
niveau du futur emplacement du compteur.
7:27
Pour brancher l'alimentation du SMD1, il
7:30
va falloir utiliser ce bornier à borne
7:32
automatique.
7:34
Pour faciliter les branchements du
7:35
disjoncteur vers le compteur, vous
7:37
pouvez le faire en dehors du tableau.
7:39
Pour cela, engager le conducteur rouge
7:41
dans la borne L1 et avec un tournevis
7:43
plat, appuyez sur le poussoir orange
7:46
pour ouvrir l'étrier, pousser le
7:48
conducteur et relâcher le tournevis. Le
7:51
conducteur est alors maintenu dans le
7:52
bornier. Maintenant, il ne reste plus
7:55
qu'à refaire de même pour le conducteur
7:56
neutre en bleu. L'alimentation sur le
7:59
compteur est prête. Il faut ramener
8:02
cette dernière au disjoncteur C2 sur la
8:05
partie avale, c'est-à-dire en dessous.
8:08
Enfoncez la phase en rouge sur la borne
8:10
de droite et vissz fermement le bornier
8:12
en maintenant le conducteur dedans.
8:14
Vérifiez la tenue du conducteur. Le
8:17
cuivre ne doit pas dépasser. Répétez
8:19
toute cette procédure avec le nutre en
8:21
bleu sur le bornier de gauche, celui
8:23
repéré N. La liaison entre les deux est
8:26
terminée. Déverrouillez les deux modules
8:28
avec les languettes inférieures et
8:30
repositionne le disjoncteur sur le rail.
8:33
Branchez la liaison au tortur de courant
8:35
sur la prise RJ11. repérer ct vous devez
8:38
entendre un clic lors du branchement
8:40
puis insérez le compteur sur le rail du
8:43
haut vers le bas et verrouillez-le en
8:45
poussant vers le haut la languette avant
8:47
de refermer le tableau, assurez-vous
8:49
qu'il n'y ait pas de cuivre apparent au
8:50
niveau des connectiques. Et tant que
8:52
vous y êtes, profitez-en pour prendre en
8:54
photo avec votre téléphone le QR code en
8:56
façade du compteur. Ce dernier vous sera
8:59
utile lors de l'apérage. Retireer deux
9:01
obturateurs du tableau qui correspondent
9:04
au disjoncteur et au compteur, puis
9:06
repositionne le couvercle du coffret et
9:09
éventuellement mettez à jour l'étiquette
9:11
en façade du tableau pour
9:12
l'identification du matériel.
9:14
Repositionnez le cache du disjoncteur
9:16
d'abonnés puis remettez sous tension en
9:18
remontant le levier sur la position 1 ou
9:21
on. Dans le tableau, il va falloir
9:23
alimenter le compteur. Pour cela, fermez
9:26
le disjoncteur C2 en levant la manette
9:28
vers le haut. Le voyant sous tension
9:30
doit s'allumer en façade de l'appareil.
9:32
Nous allons procéder à l'appellage du
9:34
compteur. Au préalable, vous devez avoir
9:37
installer l'application Indovolt sur
9:38
votre mobile et créer un compte. En
9:41
fonction de votre configuration, vous
9:43
aurez peut-être déjà appéré un système
9:44
de stockage comme la batterie BK 1600.
9:48
Pensez à activer sur votre mobile le
9:49
Wii, le Bluetooth et la géolocalisation.
9:53
À proximité du compteur, ouvrez
9:54
l'application In the Volt et appuyez sur
9:57
le bouton plus en haut à droite puis sur
10:00
ajouter un appareil. Le compteur devrait
10:02
apparaître automatiquement, mais si ce
10:04
n'est pas le cas, appuyez sur le bouton
10:06
in the volt qui est dans la rubrique
10:08
ajouté manuellement juste en dessous.
10:10
Dans mon cas, l'appareil a été découvert
10:12
automatiquement. Puis appuyez sur le
10:14
bouton du compteur et c'est là qu'il
10:16
vous faudra récupérer le QR code en
10:18
façade du SMD1. Si vous n'avez pas
10:20
encore refermé votre tableau,
10:22
profitez-en pour scanner le QR code.
10:24
Sinon, utilisez la photo prise
10:26
précédemment. Puis indiquer les réglages
10:28
du WiFi avec le SSD de votre réseau sans
10:31
fil ainsi que le mot de passe de
10:33
connexion. Lorsque c'est fait, appuyez
10:35
sur le bouton configurer. Patientez un
10:37
peu tout en maintenant votre téléphone à
10:39
proximité du compteur, mais aussi de
10:41
votre réseau sans fil Wii. Le voyant en
10:43
façade représentant le wifi doit
10:45
s'allumer en verre fixe et l'application
10:48
vous informera de la réussite de la
10:49
connexion au réseau. Appuyez sur le
10:51
bouton terminer puis sélectionner le
10:53
système de stockage à associer avec le
10:55
compteur. Dans mon cas, je l'associe
10:57
avec la batterie BK 1600 Ultra. Appuyer
11:00
sur le bouton suivant et patienter le
11:02
temps que l'association se fasse.
11:04
Personnellement, j'ai eu un message
11:06
d'erreur et à plusieurs reprises. Du
11:08
coup, pour corriger le problème, j'ai
11:10
ramené la batterie à proximité du
11:11
tableau. Puis j'ai effectué de nouveau
11:13
l'appai de l'ensemble du matériel,
11:15
batterie et compteur. Et là, lors de
11:17
l'association, je n'ai plus eu de
11:19
problème. La liaison du matériel s'est
11:21
faite correctement. Appuyez sur le
11:23
bouton terminer. Dès lors, les deux
11:26
équipements apparaissent dans la
11:27
rubrique appareil. Pour les réglages,
11:30
appuyez sur le bouton du compteur puis
11:32
sur le bouton paramètres qui apparaît ou
11:34
la roue cranté en haut à droite. Nous
11:36
allons maintenant régler l'usage du tor
11:38
de courant ou cé. Ce dernier, mesurant
11:40
l'arrivée d'énergie en provenance du
11:42
distributeur, choisissez la fonction
11:44
réseau.
11:46
Le petit schéma du dessous vous explique
11:48
la circulation du flux d'énergie lorsque
11:50
le logement consomme de l'électricité ou
11:53
bien s'il en exporte en cas de surplus
11:55
solaire produit par vos panneaux.
11:56
Valideer le réglage avec le bouton
11:58
enregistrer. Si une mise à jour est
12:00
proposée, réalisez-la en appuyant sur le
12:03
bouton mettre à niveau puis sur le
12:04
bouton ensuite. Patientez le temps que
12:06
le téléchargement et l'installation se
12:08
fassent. Lorsque la mise à jour sera
12:11
terminée et avec succès, vous aurez cet
12:14
écran qui s'affiche. Valider avec le
12:16
bouton OK. Et voilà, le compteur est
12:19
maintenant opérationnel et associé à
12:21
votre batterie.
12:23
Prochainement, je vous proposerai le
12:24
guide d'installation et le test de la
12:26
batterie BK 1600 Ultra. Et si le
12:29
matériel IN de Volt vous intéresse,
12:31
sachez qu'en ce moment des réductions
12:33
sont faites. Pour cela, récupérer le
12:36
code de réduction et le lien affilié
12:37
dans le descriptif de la vidéo. J'espère
12:40
que ce guide vous sera utile. Si c'est
12:43
le cas, pensez à liker et à booster la
12:45
vidéo pour me soutenir.
12:47
Je vous en remercie par avance et je
12:49
vous dis à bientôt pour une prochaine
12:51
vidéo.
