Comment détecter les problèmes sur une prise secteur ? Contrôleur de circuit MPCC230 MEGGER
May 4, 2026
[Collaboration commerciale]
Ce contrôleur le MPCC230 de la marque Megger permet de tester le déclenchement du différentiel (DDR), de mesurer le temps qu'il met pour détecter le défaut d'isolement et s'il déclenche correctement à la sensibilité.
Il permet de vérifier le bon raccordement d'une prise secteur avec l'inversion phase neutre sur la prise et la présence de la terre sur la prise, de mesurer la tension efficace en Volt et la fréquence en Hertz.
Il mesure les harmoniques présents sur le réseau jusqu'au rang 49.
Il évalue l'impédance de boucle de la terre en Ohms.
[Lien affilié]
🌐 Site www.conrad.fr : urlr.me/d6uxwJ 👈
📦 Boutique Amazon : https://amzn.to/4cJ9aMY 👈
@MeggerUS #megger #testeur #pourtoi #électricité #sécuritéélectrique #tester #mpcc230
Show More Show Less View Video Transcript
0:04
Un différentiel peut vous sauver la vie.
0:06
Au contraire, il ne sera d'aucune
0:08
utilité s'il ne se déclenche pas.
0:10
Aujourd'hui, on va s'assurer qu'il
0:12
fonctionne vraiment et qu'il joue bien
0:14
son rôle de protection des personnes.
0:15
Quand on parle d'électricité, on parle
0:17
souvent de sécurité, mais difficile
0:19
d'observer le danger du courant
0:20
électrique puisqu'on ne le voit pas. Le
0:22
différentiel ou DDR, ici j'en ai quatre
0:25
dans mon tableau, contrôle l'absence de
0:28
différence de courant entre l'intensité
0:29
qui circule dans la phase et celle qui
0:32
revient dans le neutre. En temps normal,
0:34
les deux valeurs doivent toujours être
0:35
identiques. Mais si une différence
0:37
apparaît, même très faible, il doit
0:40
alors couper pour éviter
0:41
l'électrocution.
0:43
Mais ce défaut, d'où vient-il ? Ce
0:45
défaut sera causé par un défaut
0:46
d'isolement. C'est un courant de fuite
0:48
allant de la phase où le neutre vers la
0:51
Terre.
0:52
Il est donc impératif que le conducteur
0:54
vert jaune, la Terre, soit présente dans
0:56
l'installation électrique. Pour tester
0:58
le déclenchement correct du
1:00
différentiel, je vais utiliser ce
1:02

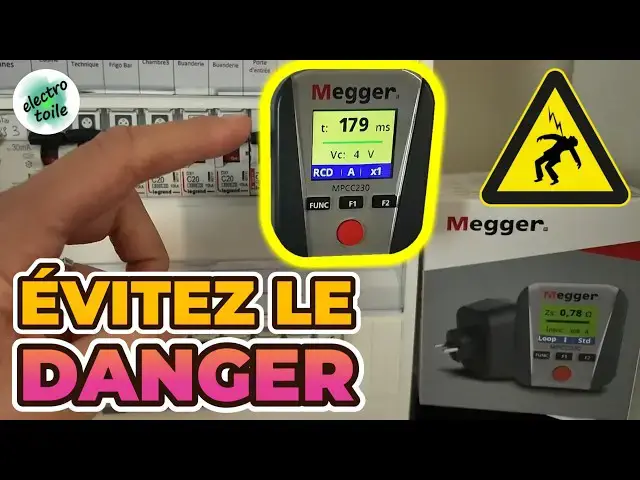

contrôleur de circuit. C'est le MPCC 230
1:05
de la marque Meger.
1:09
Il dispose d'un écran et de boutons en
1:10
façade et se branche surprise secteur à
1:13
partir de laquelle il s'alimentera. Cet
1:15
appareil permet notamment de tester le
1:17
fonctionnement des différentiels avec le
1:20
test RCD pour les types A, F et AC. De
1:23
mesurer la tension efficace entre phase
1:25
et neutre, noté en volt ainsi que la
1:27
fréquence en herz. De s'assurer que le
1:30
câblage soit correct sur la prise, ici
1:32
noté socket OK. en vérifiant la présence
1:35
de la Terre au niveau de la prise. La
1:37
mesure de la boucle d'impédance de terre
1:40
globale notée ZS en homme.
1:44
La valeur mesurée ici est de 7,54 ohm.
1:47
Et enfin le relevé des harmoniques de
1:49
tension jusqu'au 49e rang. Voyons pour
1:52
commencer le test de ce différentiel
1:54
ici. Première chose, l'installation
1:56
électrique doit être sous tension.
1:58
Faites attention que personne n'utilise
2:00
des appareils électriques sensibles
2:01
comme un ordinateur. Vous allez couper
2:03
l'installation électrique. Il faut
2:05
brancher l'appareil sur une prise
2:06
secteur correspondant au circuit
2:08
différentiel à tester.
2:11
Puis appuyer sur la touche F pour
2:13
fonction afin de sélectionner la
2:15
fonctionnalité RCD pour le test du
2:18
différentiel. Appuyez sur la touche F1
2:22
afin de sélectionner le type de
2:23
différentiel à sélectionner. Ici on est
2:26
sur un différentiel de type A. On le
2:28
voit au niveau de ce logo-là.
2:30
Puis je sélectionne une sensibilité x 1
2:33
afin de tester le déclenchement à une
2:35
valeur de 30 mA. Ensuite, j'appuie sur
2:38
le bouton test rouge en le maintenant
2:40
enfoncé pendant 3 secondes afin de
2:42
démarrer le test.
2:45
On peut voir que le différentiel a
2:47
déclenché.
2:49
Je réarme le différentiel et je vais
2:52
pouvoir visualiser à l'écran les
2:54
valeurs. Le différentiel doit
2:56
déclencher, c'est-à-dire qu'il s'ouvre
2:57
automatiquement à cause du défaut généré
3:00
par l'appareil. On peut lire sur l'écran
3:02
le temps de déclenchement en
3:03
millisecondes. Sachez que pour un défaut
3:05
de 30 mAmp, le temps ne doit pas excéder
3:08
300 msseondes. Donc là, avec 59,1 mise,
3:12
on est bon. Et si la barre est verte
3:14
comme ici, c'est que le test s'est passé
3:17
correctement. Noter V avec un petit C,
3:20
c'est la tension de contact. En milieu
3:22
sec, elle doit être inférieure à 50 V.
3:24
Dans cette pièce avec 3 V, la mesure est
3:27
donc correcte. L'appareil garde en
3:29
mémoire, même s'il est hors tension
3:31
pendant quelques temps les valeurs
3:33
affichées, il pourra les maintenir
3:34
environ une soixantaine de secondes. Ce
3:36
contrôleur permet également de vérifier,
3:38
de valider le raccordement d'une prise
3:41
secteur pour s'assurer, par exemple, que
3:42
le branchement interne soit correct et
3:44
ça permettra d'éviter de devoir tout
3:46
démonter. Pour cela, comme tout à
3:48
l'heure, on branche l'appareil sur la
3:50
prise à tester
3:52
et on appuie de nouveau sur la touche
3:53
funk afin de sélectionner le mode volt
3:56
pour la tension. La barre verte juste
3:59
ici indique que tout va bien. La phase
4:01
et le neutre sont donc bien branchés
4:03
avec la phase sur la droite et le neutre
4:07
sur la gauche. Et la terre est également
4:09
présente sur la fiche ici.
4:13
Notez ici en gros, c'est la mesure de la
4:16
tension efficace. mesuré entre phase et
4:18
neutre. Elle est repérée en volt et avec
4:20
231 V tout est normal. En appuyant sur
4:22
la touche F2, j'affiche ici la mesure de
4:25
la fréquence du réseau. 50,1 Hz, tout
4:28
est normal. Socket OK permet de
4:31
s'assurer que le raccordement de la
4:32
prise est bien réalisé. Et voici à
4:34
l'écran les différents codes ou erreurs
4:36
qui pourraient s'afficher signalant un
4:38
problème sur le raccordement de la
4:39
prise.
4:42
Pour mesurer les harmoniques au niveau
4:44
de la tension, l'appareil doit être
4:45
toujours branché à une prise secteur.
4:47
Avec la touche Funk, on sélectionne le
4:50
mode ar HAR pour harmonique. En appuyant
4:54
sur les touches F1 et F2, on va pouvoir
4:57
faire défiler les différents rangs
4:59
harmoniques jusqu'à 49 et visualiser le
5:03
taux de distorsion harmonique ici en
5:05
pourcentage et la tension correspondante
5:07
en volt. En dessous de harmonique par
5:10
exemple de rang 5, j'ai la fréquence
5:12
correspondante et on peut aller jusqu'au
5:14
rang 49 de 1450 Hz. Pour information,
5:19
les harmoniques circulants détériorent
5:21
la qualité du signal électrique. Plus
5:23
ils sont importants, plus le signal sera
5:24
dégradé. Il provoque la circulation de
5:26
courant parasites entraînant entre
5:28
autres des échauffements sur les câbles,
5:30
transf ou même des moteurs, d'où une
5:32
détérioration plus rapide des appareils.
5:34
Et il perturbe même les réseaux de
5:36
télécommunication cuivré.
5:38
Pour la mesure de l'impédance de boucle,
5:40
toujours avec la touche fonction Funk,
5:43
on se rend sur le mode loop et on va
5:45
appuyer sur le bouton rouge jusqu'à ce
5:47
que le bargraphe soit complété.
5:51
L'appareil m'affiche noté ZS l'impédance
5:53
de boucle donc en homme ici 7,42 oh
5:57
hommes. Ce qu'il faut retenir c'est que
5:58
la sécurité électrique ne se voit pas
6:00
forcément à l'œil nu et qu'avec un
6:02
appareil comme celui-ci vous aurez une
6:04
vraie certitude. Et voilà, j'espère que
6:06
ce guide en vidéo vous sera utile. Si
6:08
c'est le cas, pensez au petit pouce vers
6:09
le haut et si vous avez des questions,
6:11
n'hésitez pas à les poser en
6:12
commentaire. Pour ma part, je vous dis à
6:14
bientôt pour une prochaine vidéo.
