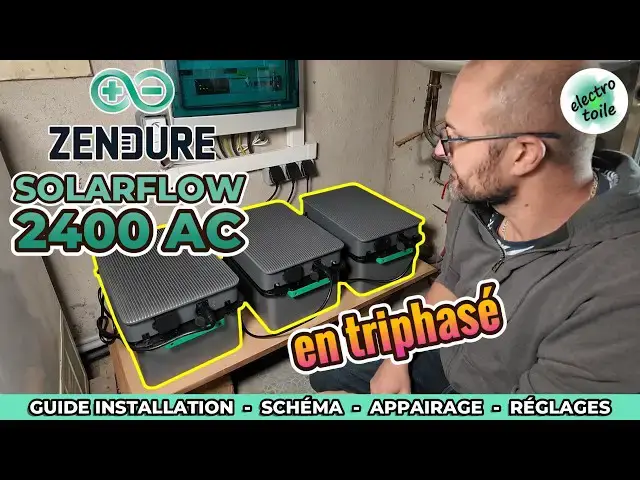

SolarFlow 2400 AC en triphasĂ© đ Guide d'Installation et branchement facile + smart meter 3CT Zendure
Dec 8, 2025
Vous avez une installation triphasĂ© et vous cherchez des informations sur la compatibilitĂ© du SolarFlow 2400 AC de Zendure ou vous avez besoin de conseils pour l'installation, vous ĂȘtes tombĂ© sur la bonne vidĂ©o.
đRetrouvez ici le guide d'installation du systĂšme de stockage en triphasĂ© avec le compteur 3CT branchĂ© Ă©galement en triphasĂ©.
đ Je vous explique comment brancher les SolarFlow 2400 AC sur votre installation.
đ Ă partir d'un schĂ©ma Ă©lectrique, je vous dĂ©taille le branchement en triphasĂ© du smart meter 3CT pour suivre la consommation du logement et profiter du mode intelligent HEMS de Zendure.
Comment appairer les SolarFlow et le 3CT dans l'application Zendure et régler l'ensemble pour récupérer le surplus solaire et ne plus perdre d'électricité.
đ» Site officiel
â ïž Code : SP5F7P
đ RĂ©duction : -5 % valable jusquâau : 31/01/2026
đ [Lien AffiliĂ©] :
đ https://reurl.cc/Yk9pmD
đ Amazon
â ïž Code : GK74GDEL
đ RĂ©duction : -5 % valable jusquâau : 31/01/2026
đ [Lien AffiliĂ©] :
đ https://www.amazon.fr/dp/B0F1YLR8YY
đ Plus d'infos sur l'installation en triphasĂ© ici : đ
https://electrotoile.eu/installation-solarflow-2400-ac-triphase-zendure-3ct.php
Show More Show Less View Video Transcript
0:00
Salut Ă tous. Si vous cherchez des
0:01
informations sur l'intégration d'un
0:03
systĂšme de stockage et que vous ĂȘtes en
0:05
triphasé, alors aujourd'hui, on se
0:07
retrouve sur cette installation
0:08
électrique pour voir comment installer
0:09
trois Solar Flow 2400 AC mais
0:12
entriphasé. Allez, on voit ça tout de
0:14
suite. Sur une installation monophasée,
0:16
c'est simple, pas de question Ă se
0:17
poser. On a qu'une seule phase et un
0:19
neutre. Par contre, en triphasé, on se
0:22
retrouve avec bien plus de conducteurs Ă
0:24
identifier. le neutre normalement en
0:26
bleu mais cette fois-ci trois phases que
0:29
j'identifierai dans la vidéo par L1, L2
0:31
et L3. Et ces trois phases n'ont pas que
0:33
la couleur des conducteurs qui pourrait
0:35
les différencier. D'un point de vue
0:37
électrique, on remarquera également une
0:40
différence sur la forme d'onde par
0:41
rapport à un point de référence qui est
0:42
le neutre. Les trois tensions sont
0:44
déphasées 220°. Il y a un peu de
0:46
trigonométrie là -dedans. Bon, je vais
0:48
pas m'y attarder. Bien qu'on ait en
0:50
France 230 V entre phase et le neutre,
0:53
il faut faire attention car entre deux
0:55
phases, on a du 400 V et ça nos
0:58
appareils électriques du quotidien ne le
1:00
supportent pas. Encore moins le Solar
1:02
Flow 2400 AC qui est prévu pour
1:04
fonctionner avec du 230 V et non du 400.
1:07
Il est donc super important de repérer
1:09
et dissocier le neutre et chacune de ces
1:11
trois phases. Si votre installation
1:13
électrique est conforme, le neutre doit
1:16
ĂȘtre en bleu et les trois phases peuvent
1:18
utiliser toutes les couleurs, sauf le
1:20
bleu et le vert jaune qui lui est
1:22
réservé à la terre. En général, les
1:24
phases sont de couleur noire, rouge,
1:27
marron ou grise. Donc premiĂšre chose, se
1:30
mettre en sécurité en coupant l'arrivée
1:32
d'énergie via le disjoncteur d'abonnés
1:33
qu'il faudra ouvrir. Retirer le cache
1:36
inférieur, vous aurez ainsi accÚs au
1:38
conducteur,
1:40
le neutre, la phase 1, la phase 2 et la
1:43
phase 3. Ici, malheureusement, chacune
1:45
des phases est de couleur rouge, donc
1:47
difficile de les dissocier. Malgré cela,
1:50
on peut tout de mĂȘme vĂ©rifier l'absence
1:51
de tension entre le neutre et les
1:53
phases,
1:56
puis entre chacune des phases. Utilisez
1:59
pour cela soit un détecteur de tension
2:01
si vous en avez un
2:03
ou bien un multimĂštre. Par contre, il
2:06
faudra le calibrer sur la position
2:07
voltmĂštre AC pour alternatif.
2:11
Maintenant que le circuit est hors
2:12
tension, vous pouvez accéder en toute
2:14
sécurité à l'intérieur de votre tableau
2:16
électrique.
2:18
Il faut identifier la phase 1, la phase
2:21
2 et la phase 3 et bien les repérer si
2:24
besoin utiliser des repĂšres ou du scotch
2:26
d'électricien. L'alimentation de chaque
2:29
solar flow 2400 AC se fait avec une
2:31
prise de courant monophasé 2P + T, la
2:35
phase, le neutre et la terre. Ă ce
2:37
niveau-là , on est bien en monophasé 230
2:39
V.
2:40
Pour plus de sécurité à long terme,
2:42
assurez-vous d'avoir trois circuises
2:44
dédiées et réparties sur chacune des
2:46
phases. La phase 1, la phase 2 et la
2:48
phase 3. C'est-Ă -dire que pour chaque
2:51
solar flow 2400 AC, il vous faudra un
2:54
disjoncteur de calibre 16 ou 20 ampĂšres
2:57
et dessus une seule prise raccordée en
2:59
monophasé cùblé avec des conducteurs de
3:02
section 2,5 mmÂČ. Soit au total trois
3:05
disjoncteurs monophasés ou alors un
3:07
disjoncteur tétrapolaire trois phases et
3:09
le neutre ainsi que trois prises
3:12
puisqu'on a trois micro-ondleurs solar
3:13
flow Ă alimenter. Et chose importante,
3:16
chacune des trois prises doivent ĂȘtre
3:18
réparties sur les phases 1, phase 2 et
3:21
phase 3 bien identifié.
3:24
Lorsque les prises sont installées et
3:25
raccordées,
3:27
vous pourrez déposer les batteries
3:28
AB3000X à l'emplacement prévu. Enlever
3:31
le bouchon présent sur le dessus des
3:33
batteries.
3:36
Pour chaque solar flow, retirez le
3:38
capuchon de protection présent juste en
3:39
dessous et superposer le micro-onduleur
3:42
sur l'une des batteries. Pour
3:44
solidariser l'ensemble micro-onduleur et
3:46
batterie, insérez les quatre crochets de
3:48
fixation et vissez-les, deux de chaque
3:50
cÎté.
3:53
Vous pourrez brancher la fiche secteur
3:55
on grid de chaque solar flow sur la
3:58
prise secteur qui lui est attribué.
4:00
Ainsi, les modules seront alimentés. Et
4:02
si vous avez besoin de conseils un peu
4:03
plus détaillés sur l'installation du
4:05
Solar Flo 2400 AC, je vous invite Ă
4:08
regarder mon précédent guide disponible
4:10
sur la chaĂźne Ălectrotoile. Pour
4:12
profiter d'un fonctionnement autonome
4:13
des batteries, c'est-Ă -dire que les
4:15
batteries se rechargent grĂące Ă
4:16
l'excédent produit par votre
4:18
installation photovoltaïque pour éviter
4:20
de renvoyer inutilement sur le réseau ou
4:23
bien de revendre Ă pas cher
4:24
l'électricité produite par vos panneaux.
4:26
Ainsi, cette énergie emmagasinée pourra
4:28
ĂȘtre rĂ©utilisĂ©e plus tard quand la
4:30
production solaire n'est plus suffisante
4:33
et Ă ce moment-lĂ , les batteries se
4:35
déchargeront pour compenser et réduire
4:37
la consommation électrique du logement.
4:39
Pour profiter de ce mode de
4:40
fonctionnement autonome, il faudra
4:42
prévoir l'installation d'un compteur
4:43
intelligent comme le 3CT de Indur. Pour
4:46
cela, il faudra placer sous un
4:48
interrupteur différentiel térapolaire,
4:50
c'est-Ă -dire neutre + 3 phases, trois
4:53
disjoncteurs monophasés L + N de calibre
4:56
2 ampĂšres et de courbes de type C. Ce
4:59
sont des disjoncteurs désignés C2. D'un
5:02
point de vue schéma électrique, cela va
5:03
donner ceci tout en haut sur le compteur
5:05
d'abonnés, le link, lui on y touche pas.
5:08
En dessous repéré Q0, c'est le
5:10
disjoncteur d'abonnés. On n'y touche pas
5:12
non plus. Encore en dessous repéré Q1,
5:15
c'est l'interrupteur différentiel
5:16
tétrapolaire dont j'ai parlé
5:18
précédemment. Il protÚge les personnes.
5:20
Dans le cas du schéma, il alimente les
5:22
différents disjoncteurs monophasés
5:24
repérés de Q2 à Q7. Les trois premiers
5:27
situés à gauche Q2, Q3, Q4 protÚgent les
5:30
prises qui alimentent les solar flow
5:32
2400 AC. Ils sont de calibre 20 ampĂšres.
5:36
Notez que ces trois disjoncteurs sont
5:37
alimentés par chacune des trois phases.
5:40
Les trois autres situés à droite repéré
5:42
Q5, Q6, Q7 sont de calibre 2 ampĂšres.
5:47
C'est eux qui vont servir à protéger
5:48
l'alimentation du compteur intelligent
5:50
3CT. Les neutres en sortie des
5:52
disjoncteurs sont pontés les uns avec
5:54
les autres et ramenés sur la borne N du
5:57
compteur.
5:59
La phase en sortie de Q5 alimente la
6:01
borne L1.
6:03
La phase en sortie de Q6 alimente la
6:06
borne L2 et la phase en sortie de Q7
6:10
alimente L3. Attention au réel sur le
6:12
3CT, les borniers L1 à L3 sont inversés.
6:16
Veillez bien Ă alimenter L1 par la phase
6:19
1, L2 par la phase 2 et L3 par la phase
6:21
3. Cela facilitera grandement le
6:23
repérage des trois phases. Quant au
6:26
branchement des pinces, on utilise les
6:28
borniers inférieurs identifié IL1 à IL3
6:32
pour la mesure du courant des trois
6:33
phases. IL1 pour la phase 1, IL2 pour la
6:36
phase 2 et IL3 pour la phase 3. Les
6:39
borniers sont embrochables, pas besoin
6:41
de tournevis. Dans ce cas de figure, les
6:43
pinces sont placés ici sur les phases
6:46
ayant la plus grande section et arrivant
6:49
sur chaque bornier. Elles sont
6:50
d'ailleurs raccordé sur le plus gros
6:52
bornier de gauche. Et attention Ă
6:54
l'orientation des pinces, il faut les
6:56
placer dans le sens P1 vers P2 selon le
6:59
sens du courant.
7:01
L'intervention dans le tableau de
7:02
répartition doit se faire hors tension
7:04
pour pouvoir intervenir en sécurité.
7:06
Coupez donc l'arrivée d'énergie puis
7:09
vĂ©rifiez l'absence de tension Ă
7:11
l'endroit oĂč vous devrez intervenir.
7:14
Et si vous n'ĂȘtes pas sĂ»r de vous,
7:15
préférez l'intervention d'un
7:17
professionnel, que ce soit pour
7:18
l'installation des trois prises ou pour
7:20
l'intégration des disjoncteurs et le
7:22
branchement du compteur 3CT. Lorsque
7:25
vous aurez terminé, remettez sous
7:26
tension votre installation. Refermez les
7:28
trois disjoncteurs C2 pour mettre sous
7:30
tension le compteur. Ce dernier doit
7:33
s'allumer avec power en vert si les
7:35
trois phases sont branché correctement
7:37
et rouge s'il en manque une ou deux mais
7:40
que la phase 3 est tout de mĂȘme
7:41
alimentée. Le compteur permettra de
7:44
suivre en temps réel la consommation
7:45
globale de votre installation électrique
7:48
comme le fait déjà le Linky mais en
7:50
communiquant cette fois avec
7:51
l'environnement Zindur.
7:54
Maintenant que les trois solar flow sont
7:55
branchés et que le compteur 3CT est sous
7:58
tension, on va procéder à l'apairage de
8:00
l'ensemble dans l'application Zindur.
8:04
Sur votre mobile, veillez Ă activer le
8:06
WiFi, le Bluetooth et la
8:08
géolocalisation.
8:11
Et si ce n'est pas déjà fait, commencez
8:13
par créer votre compte sur l'application
8:15
Zindur.
8:16
Dans l'application, appuyez sur le
8:18
bouton plus en haut Ă droite. Les Solar
8:21
Flow doivent apparaĂźtre en tant que
8:23
nouveaux appareils. Cliquez sur le
8:24
premier qui apparaĂźt.
8:26
Choisir l'ajout par le wifi domestique.
8:29
Puis appuyez sur le bouton suivant.
8:31
Indiquer le nom de votre réseau WiFi
8:34
ainsi que le mot de passe de connexion.
8:36
Cocher la case retenir le mot de passe.
8:38
Cela vous évitera de devoir tout retaper
8:40
pour chaque solar flow. Valider avec le
8:42
bouton suivant.
8:44
Puis patienter le temps que la connexion
8:46
s'établisse.
8:47
Et voilĂ , le premier solar flow est
8:49
apéré. Alors, il se peut que lors de
8:51
l'apérage, l'appareil ne soit pas
8:53
automatiquement découvert. Cela peut
8:55
arriver lorsque l'appareil est en
8:56
erreur. Ici, on peut s'en rendre compte
8:59
car le voyant tout Ă droite, il clignote
9:01
rouge. C'est le voyant wifi. Alors, pour
9:03
résoudre le problÚme et assurer l'appel,
9:06
faudra aller en bas dans la rubrique
9:07
ajouter manuellement un appareil et
9:09
rechercher le Solarflow 2400 puis
9:12
cliquez dessus. Si besoin, appuyez sur
9:14
le bouton IOT de droite de l'appareil
9:17
pour l'allumer. Appuyez sur suivant.
9:19
Pour initialiser le solar flow, appuyez
9:22
3 secondes sur le bouton tout Ă droite
9:23
du micro-onduleur. Dans l'application,
9:26
indiquer si le voyant WiFi clignote.
9:28
Valider avec le bouton suivant. Et
9:30
voilà , cette fois-ci, il est détecté.
9:33
Sélectionnez-le, faites de nouveau le
9:35
réglage du wifi, puis bouton suivant. Et
9:38
chose que j'ai oubliĂ© de prĂ©ciser tout Ă
9:40
l'heure, dÚs la fin de l'intégration,
9:42
pensez Ă renommer votre appareil en lui
9:45
indiquant le numéro de la phase
9:46
correspondante. Ainsi, vous pourrez vous
9:48
y retrouver plus facilement puis
9:50
confirmer l'ajout du Solar Flow dans
9:51
votre systĂšme de stockage. DĂšs lors, les
9:54
trois modules apparaissent bien dans
9:55
l'application et sont correctement
9:57
intégrés au HEMS de Zindur. Pour
9:59
finaliser l'installation, voyons
10:01
l'intégration du compteur 3CT dans
10:03
l'appli. Dans l'onglet famille, appuyez
10:05
sur le bouton plus en haut comme
10:07
précédemment.
10:08
puis sur ajouter un nouvel appareil.
10:11
Cherchez le 3CT parmi la liste
10:13
d'appareils proposés. Le voilà , il est
10:16
ici.
10:17
Cliquez dessus. Pour initialiser
10:19
l'appareil, appuyez 3 secondes sur le
10:21
bouton en façade du compteur. Le voyant
10:24
WiFi doit se mettre Ă clignoter aprĂšs
10:25
ces 3 secondes.
10:27
Cocher la case de confirmation si le
10:29
voyant WiFi clignote, puis valider avec
10:32
suivant. Sélectionnez le 3CT qui
10:35
apparaĂźt. Choisissez de nouveau
10:36
l'intégration au wifi domestique puis
10:38
bouton suivant. Cocher retenir le mot de
10:41
passe et valider avec suivant.
10:44
Patienter le temps de la connexion,
10:46
renommer si besoin le compteur
10:49
et enfin ajouter le compteur au systĂšme
10:51
de stockage dans le HMS puis confirmer.
10:55
Pour configurer le mode intelligent,
10:57
allez sur la roue crantĂ© en haut Ă
10:58
droite puis allez sur plan énergétique.
11:01
Vous aurez le choix entre le mode Zenki
11:03
qui utilise LIA, le mode auto et en
11:06
dessous le mode compteur intelligent que
11:08
je vous conseille de choisir. Aller sur
11:10
préférence là , vérifiez que le compteur
11:12
soit bien intégré et dans changer de
11:14
dispositif de surveillance, vous aurez
11:16
la liste du matériel intégré, que ce
11:18
soit les solar flow ou bien le compteur
11:20
avec la possibilité d'ajouter d'autres
11:22
dispositifs de stockage ou mĂȘme de
11:24
modifier le compteur. En revenant en
11:26
arriĂšre, pensez Ă activer la fonction
11:28
démarrer la charge AC qui est juste ici.
11:31
En dessous, définissez la condition de
11:32
charge. Préférez la fonction suivre
11:34
l'excédent d'énergie afin de recharger
11:37
les batteries en récupérant le surplus
11:38
solaire. au lieu qu'il soit perdu et
11:40
renvoyé sur le réseau. à mon avis, c'est
11:42
lĂ le meilleure fonctionnalitĂ© Ă
11:44
choisir. Puis faites sauvegarder pour
11:45
enregistrer vos réglages.
11:48
Ă partir de lĂ , le systĂšme de stockage
11:50
en triphasé sera donc autonome grùce au
11:53
relevés de puissance instantanée du
11:54
compteur. Et je tiens à préciser une
11:56
fonctionnalité qui pourrait en dérouter
11:58
certains quant au fonctionnement
12:00
triphasé. Que ce soit le link ou la
12:03
solution de stockage zindure, ils vont
12:05
tous les deux gérer la puissance
12:06
instantanée consommée ou renvoyée sur le
12:08
réseau en faisant la somme des
12:10
puissances de chaque phase et non une
12:13
gestion individuelle phase par phase. Et
12:15
pour ĂȘtre plus prĂ©cis, voyons ces
12:17
exemples-lĂ . Dans cette situation, il
12:20
fait beau et il y a du surplus solaire
12:22
et peu de consommation. La phase 1
12:24
renvoie 79 W. La phase 2 également en
12:27
surplus renvoie 40 W. Par contre, la
12:30
phase 3 consomme 63 W. Si on fait la
12:33
somme des trois puissances, on se
12:35
retrouve avec - 56 W envoyé sur le
12:37
réseau. C'est ce qu'on visualise affiché
12:40
ici. Pendant ce temps, que font les
12:42
batteries ? Et bien, se rechargent de
12:44
maniĂšre Ă©quitable, c'est-Ă -dire la mĂȘme
12:46
puissance pour chaque phase. LĂ , c'est
12:49
environ 280 W qui sont stockées en
12:51
instantané dans chaque batterie. On
12:53
obtient ainsi un équilibre sur la
12:55
consommation globale avec un peu de
12:57
surplus compris entre 50 et 100 W
13:00
environ.
13:02
Dans cet exemple, aucun surplus solaire
13:04
que de la consommation dans le logement.
13:07
Le compteur mesure + 62 W sur la phase 1
13:09
en consommation. Sur la phase 2, par
13:12
contre - 45 W de retour vers le réseau
13:15
et phase 3, 16 W également en retour sur
13:18
le réseau. Au global, la somme des
13:19
puissances donne 1 ou 2 W consommé.
13:23
Et voyons ce que font les batteries Ă ce
13:24
moment-lĂ . Les trois batteries se
13:26
déchargent à environ 70 W chacune pour
13:29
au global une puissance totale de 207 W
13:32
afin de compenser la consommation du
13:34
logement en instantané. En le voit en ce
13:36
moment, la puissance soutirée du réseau
13:38
électrique est quasiment nulle. Au
13:40
final, contrairement Ă une installation
13:41
monophasée, n'attendait pas à voir une
13:44
compensation individuelle de chaque
13:45
phase, mais une gestion globale de la
13:47
puissance en faisant la somme des trois
13:50
phases. D'ailleurs, puisque vous avez
13:52
plusieurs solar flow, consultez la
13:53
rubrique fonction de laboratoire. LĂ ,
13:56
activez la communication locale un Ă
13:58
plusieurs afin d'utiliser le wifi local
14:01
et de partager les mesures du compteur
14:02
pour les différents dispositif de
14:04
stockage. Vous gagnerez ainsi en
14:06
efficacité et en réactivité du systÚme
14:09
en ne dépendant plus du cloud de Indure.
14:12
Et si le Solar Flow 2400 assez vous
14:14
intéresse, profitez des périodes
14:16
promotionnelles actuelles qui sont
14:18
cumulables avec le code de réduction
14:20
suivant. Cela vous permettra d'avoir un
14:21
rapport pris par kilowh intéressant.
14:25
Et voilĂ , j'espĂšre que ce guide vous
14:27
sera utile. Pensez Ă booster et Ă liker
14:29
la vidéo si c'est le cas. Je vous en
14:31
remercie par avance et je vous dis Ă
14:33
bientÎt pour une prochaine vidéo.
