KIT de mesure solaire PVK350 MEGGER | Optimiser la production solaire des panneaux photovoltaïques
Jun 21, 2026
[Collaboration commerciale]
Je teste le kit de mesures photovoltaïque professionnel PVK350 de la marque MEGGER.
Dans la vidéo, j'explique comment utiliser le solarimètre PVM210 (appareil de mesure de l'irradiance en W/m²).
Je détaille les différentes mesures électrique qu'il est possible de faire avec la pince multifonction DCM1500S :
- Mesure du courant alternatif ou continu
- Mesure du courant d'appel ou de démarrage moteur en AC
- Mesure des tensions AC et DC
- Mesure de la résistance en Ohms
- Vérification de la continuité électrique
- Mesure de la capacité
[Lien affilié]
Pour acheter le kit PVK350 sur le site Conrad.fr 👇
📍 urlr.me/hCnkgT
Liste des Hashtag :
@MeggerUS @conrad #megger #PVK350 #appareildemesue #multimètre #multimeter #pinceampèremétrique #photovoltaïque #panneausolaire #irradiance #ohmmètre #tension #courant #solaire #panneauphotovoltaïque #PVM210 #pourtoi #DCM1500S #pince
Show More Show Less View Video Transcript
0:00
Et si quelques degrés d'inclinaison des
0:01
panneaux pouvaient faire toute la
0:03
différence sur la production de mon
0:05
installation solaire. Avec des panneaux
0:06
photovoltaïques posés au sol, il est
0:09
possible d'ajuster l'orientation mais
0:11
également l'inclinaison des panneaux
0:13
afin de rechercher le meilleur
0:14
rendement. Encore faut-il pouvoir
0:16
mesurer précisément les conditions
0:17
d'enssoleillement ainsi que les
0:19
performances électriques. Et c'est
0:21
exactement ce que nous allons voir avec
0:22
le kit de mesure PVK 350 de la marque
0:25
Méger. Contrairement aux installations
0:28
sur toiture, les systèmes
0:29
photovoltaïques posés au sol offrent une
0:32
grande liberté de réglage. Selon la
0:34
saison ou l'horaire, les contraintes du
0:37
site ou les objectifs de production, il
0:39
est possible de modifier l'orientation
0:41
ou l'inclinaison des panneaux sur la
0:42
journée afin d'optimiser le captage de
0:44
l'énergie solaire. Pour valider la
0:46
configuration et analyser les
0:48
performances réelles en instantanée, il
0:51
est donc indispensable de disposer
0:52
d'outils de mesure adapté. Attention,
0:55
durant la vidéo, je vais réaliser des
0:57
mesures électriques. Certaines
0:59
nécessiteront le port d'équipement de
1:00
protection car il y aura présence de
1:02
voisinage avec une tension dangereuse ou
1:05
des pièces nues sous tension.
1:07
Le kit PVK 350 de Méger regroupe
1:10
plusieurs instruments spécialement
1:12
conçus pour les applications
1:13
photovoltaïques. Parmi eux, on retrouve
1:16
le mesureur d'iradiance PVM 210 qui
1:19
permet de mesurer en temps réel le
1:21
niveau d'ensalayement reçu par une
1:22
surface. C'est un outil particulièrement
1:25
utile pour comparer différentes
1:26
orientations ou inclinaisons de panneaux
1:29
et ainsi évaluer leur impact sur la
1:31
production potentielle. Le kit comprend
1:33
également une pince multimètre
1:35
multifonction autant adaptée pour le
1:37
solaire que pour toutes les mesures
1:38
électriques en basse tension
1:40
alternative. Elle est équipée de
1:42
connecteurs photovoltaïques ainsi que
1:44
des cordons de test dédiés. Elle permet
1:47
de mesurer les principales grandeurs
1:48
électriques d'une installation solaire,
1:50
notamment la tension et le courant
1:52
continu, mais aussi d'effectuer des
1:54
mesures plus générales comme la tension
1:55
ou le courant en alternatif, la
1:57
résistance, la continuité, la capacité
1:59
des condensateurs et bien d'autres
2:01
paramètres. électriques. L'ensemble du
2:03
kit photovoltaïque PVK 350 est contenu
2:07
dans cette mallette de transport. Il
2:09
intègre l'appareil de mesure pour
2:10
l'irradiation solaire. C'est le PVM 210
2:13
avec une notice et une petite sacoche
2:16
pour le ranger. La pince multifonction
2:18
DCM 1500S avec sa notice et différents
2:22
cordons et accessoires de mesure. Deux
2:24
pinces crocodiles, une rouge, une noire
2:27
avec connecteur sécurisé. connecteur MC4
2:30
mâle et femelle avec en sortie la
2:32
connectique sécurisé. des connecteurs
2:35
classiques avec les pointes de touche
2:37
pour réaliser des mesures de tension.
2:39
Par exemple, un premier adaptateur PVHV
2:42
à connecter ici avec un détrompeur pour
2:44
la mesure photovoltaïque avec le premier
2:47
modèle des connecteurs sécurisés et le
2:50
deuxième modèle avec en sortie des
2:52
fiches MC4 pour la mesure de tension
2:54
directement en sortie de panneau
2:55
photovoltaïque.
2:57
Une centre de mesure de température à
3:00
brancher sur le multimètre et enfin ces
3:03
adaptateurs MC4 les femelles avec ces
3:07
embouts là qui se branchent. un sur
3:09
l'autre qui permet d'ouvrir et fermer le
3:11
circuit. Enfin, on retrouvera les
3:13
différentes piles permettant d'alimenter
3:15
les deux appareils de mesure.
3:18

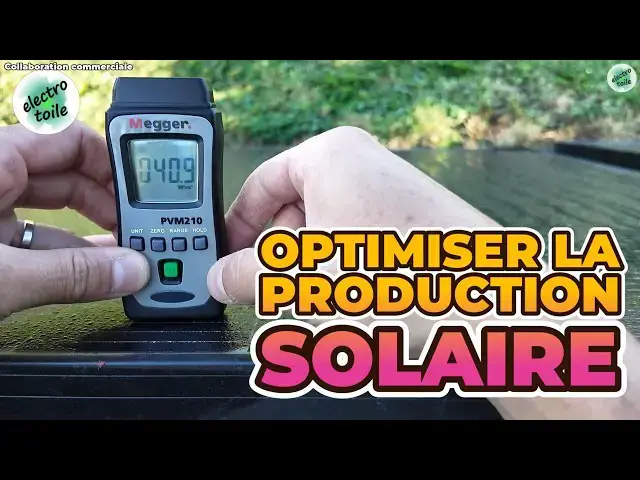

Et voyons comment s'utilise le mesure
3:19
d'iradiance PVM 210. Le solarmètre
3:22
nécessite de piles triple A. Pour
3:24
insérer les piles, c'est juste derrière.
3:26
On appuie ici sur ce petit bouton et on
3:28
fait glisser. Et on insère les piles en
3:30
suivant le plan indiqué juste en
3:32
dessous.
3:34
Puis on referme le couvercle arrière de
3:36
l'appareil.
3:38
Appuyez sur le bouton marche pour
3:39
allumer l'appareil. L'écran s'allume et
3:42
par défaut l'unité utilisée est le watt
3:44
par mètre carré. Si vous souhaitez
3:46
afficher les mesures en British Thermal
3:48
Units, il faut appuyer sur le bouton
3:50
unit, ce qui permet de changer l'unité.
3:53
Si vous souhaitez revenir en wat par
3:54
mètre carré, on rappuie sur le bouton
3:56
unit. La détection solaire se fait sur
3:58
le dessus de l'appareil. Il est donc
4:00
nécessaire de maintenir le solarimètre
4:03
en le pointant vers le ciel avec un
4:05
angle à 90°gr par rapport à la position
4:07
du panneau solaire. Ainsi, on pourra
4:10
mesurer l'énergie solaire qui arrive sur
4:11
le panneau. Pour faciliter la lecture de
4:14
la mesure, il est possible de
4:15
l'enregistrer en appuyant sur le bouton
4:18
hold présent sur le côté. Et si on
4:20
raappuie sur ce même bouton, on efface
4:21
la mesure pré-enregistrée.
4:24
Si le solarimètre est utilisé en plein
4:26
soleil et que la valeur mesuré dépasse
4:28
199,9 W par mètre carré, l'appareil va
4:31
alors afficher le message OL pour
4:34
overload, ce qui signifie un dépassement
4:36
de la plage de mesure. Pour changer la
4:39
plage de mesure, il faut appuyer sur le
4:40
bouton range. Ainsi, la plage de mesure
4:43
est étendue jusqu'à 1999 W par m². À
4:47
titre d'information, la puissance
4:49
solaire au-dessus de l'atmosphère
4:51
terrestre est d'environ 1361 W par mètre
4:54
carr mais au sol, nous recevons moins de
4:56
puissance à cause de l'atmosphère, des
4:58
nuages et selon l'angle ou l'inclinaison
5:00
du panneau. Le but est donc de
5:02
rechercher la position du panneau
5:03
offrant la meilleure valeur en watt par
5:05
mètre carré, ce qui permettra une
5:07
production optimale du panneau
5:09
photovoltaïque. En France, la meilleure
5:11
orientation, c'est plein sud. Ainsi, on
5:13
a un meilleur rendement total sur la
5:15
journée et un pic autour de midiè. Pour
5:18
une production plus forte le matin,
5:21
privilégier l'orientation sud-est avec
5:23
une chute de production qui aura lieu
5:25
plus tôt dans l'après-midi. Et pour
5:27
optimiser la production en fin de
5:28
journée, c'est l'inverse, privilégier
5:30
une orientation sud-ouest. Par contre,
5:32
la production sera plus faible le matin.
5:35
Voyons toutes les mesures électriques
5:36
qu'il est possible de réaliser avec la
5:37
pince ampère métrique DCM 1500S.
5:41
En continu DC. La pince permet de
5:43
mesurer l'intensité produite par les
5:45
panneaux solaires. Pour cela, je calibre
5:47
la pince sur ampè mètre et je conserve
5:50
la fonction DC car on est en courant
5:53
continu. Je souhaite mesurer le courant
5:55
produit par mes panneaux qui sont reliés
5:57
à cette batterie. J'entoure donc chaque
5:59
conducteur afin de visualiser le courant
6:01
qui circule. Chaque mesure est affichée
6:03
en ampère. En comparant ces relevés aux
6:05
caractéristiques de chaque panneau, on
6:07
aura une bonne idée de l'efficacité de
6:09
la production d'électricité. La mesure
6:11
de la tension solaire peut se faire via
6:13
ce module PVHV qui est équipé de
6:15
connecteur MC4. Il faut alors calibrer
6:17
la pince sur PV et si le module n'est
6:20
pas branché, la pince va sonner. Au
6:23
préalable, je débroche les connecteurs
6:24
MC4 mâle et femelle à l'arrière du
6:26
panneau. Puis je relie le module PVHV à
6:29
la sortie du panneau solaire avec les
6:31
connecteurs MC4. L'appareil m'affiche
6:33
32,6 V en DC, c'est la tension en sortie
6:37
du panneau. Il faut comparer cette
6:39
information avec la fiche technique du
6:41
panneau. Pour mesurer la tension au bord
6:44
d'une prise secteur, il faut calibrer
6:46
l'appareil sur la position voltmètre
6:48
mais voltmètre alternatif.
6:50
Donc V AC, donc voltmètre alternatif. On
6:55
va utiliser des pointes de touche qu'on
6:58
va positionner sur le bas de l'appareil
7:00
en mettant le noir sur le noir et le
7:02
rouge sur le rouge.
7:04
Et les deux pointes de touche, on va
7:06
être obligé de retirer les sécurités
7:09
pour avoir accès aux fiches en interne.
7:13
La mesure de tension est de l'ordre de
7:15
230 V, précisément 228,3 V en
7:18
instantané. Le petit éclair signale que
7:21
c'est une tension dangereuse. Pour
7:23
enregistrer la mesure en instantanée, on
7:24
appuie sur le petit bouton sur le côté
7:26
et ça sauvegarde
7:28
la mesure.
7:32
Pour mesurer la tension alternative
7:33
directement sur un appareil, on peut
7:35
mixer pointe de touche et crocodile. La
7:37
pince crocodile, je la branche sur la
7:39
carcasse et la pointe de touche sur la
7:41
phase. L'appareil affiche environ 224 V.
7:45
Je mesure ainsi la tension entre phase
7:47
et terre. Si je souhaite mesurer la
7:49
tension de ce peigne vertical ici, je
7:53
positionne mes pointes de touche sur le
7:55
neutre, une sur le neutre et l'autre sur
7:58
la phase et je mesure la tension qui est
8:01
de l'ordre de 227,5 V. La pince
8:04
multimètre permet de vérifier la
8:06
présence de tension sans contact.
8:11
Pour cela, je calibre l'appareil sur
8:13
voltmettre et j'appuie 2 secondes sur le
8:15
bouton min max afin d'activer la
8:18
fonction volt si.
8:21
En approchant la pince de l'appareil
8:23
électrique, elle bipera en présence de
8:25
tension dangereuses.
8:30
L'appareil offre l'intérêt de mesurer
8:32
sans trop de contrainte le courant
8:33
électrique absorbé par un appareil sur
8:35
une installation domestique en
8:37
alternatif grâce à la pince placée à
8:39
l'avant. Comme si, je vais l'utiliser
8:41
sur ce cumulus en fonctionnement. Je
8:44
calibre l'appareil sur la position
8:45
ampère puis je le règle en courant
8:48
alternatif ici repéré AC.
8:50
Avec la pince, j'entoure le conducteur
8:52
dont je souhaite mesurer l'intensité.
8:54
Là, c'est la phase en noir qui arrive en
8:57
sortie du contacteur. Je mesure alors
8:59
12,28 ampères.
9:01
On peut également en profiter pour
9:03
relever la fréquence du signal. Pour
9:05
cela, on change de fonction en appuyant
9:07
sur le bouton jaune. Cette fois-ci,
9:08
l'unité affichée est en herz. La
9:10
fréquence mesurée correspond bien à
9:12
celle du réseau. Je mesure environ 50
9:14
Hz. En alternatif et sur certains
9:17
appareils, il peut être nécessaire de
9:19
connaître le courant de démarrage.
9:21
C'est le cas des moteurs par exemple
9:23
comme cette pompe de piscine. La pince
9:25
dispose d'un mode permettant de relever
9:27
le pic de courant lors du démarrage
9:29
moteur. Pour la mesure du courant de
9:31
démarrage, on calibre la pince en
9:33
ampètre ici. Ensuite, on choisit la
9:36
fonction
9:37
AC. Après, il ne reste plus qu'à
9:39
positionner la pince autour du
9:41
conducteur que l'on souhaite mesurer.
9:43
Donc ici, je vais prendre la phase pour
9:46
mesurer le courant de phase. Lorsque la
9:48
pince est positionnée, il faut activer
9:49
la fonction inrush. Donc pour pouvoir
9:51
mesurer le courant de démarrage, on
9:53
appuie 2 secondes sur le bouton HFR.
9:57
Voilà. Donc là, la pince est calibrée.
9:59
Il y a plus qu'à démarrer le moteur pour
10:01
mesurer le courant. Allez, je démarre la
10:03
pompe.
10:06
Le courant de démarrage est de 11,96
10:09
ampères.
10:11
Je vais refaire un essai.
10:16
Je désactive le mode in rush et je le
10:18
relance donc 2 secondes à chaque fois et
10:21
j'appuie sur démarrer la pompe. Cette
10:24
fois-ci,
10:26
ampè.
10:27
On peut comparer cette valeur avec la
10:29
plaque signalétique du moteur et voir
10:31
l'importance du courant de démarrage.
10:33
Ici, il représente environ deux fois le
10:34
courant nominal. On peut alors adapter
10:37
le réglage du disjoncteur
10:38
magnétotherothermique.
10:39
Un moteur asynchrone en monophasé
10:42
intègre un condensateur pour son
10:43
fonctionnement. C'est le cas des volets
10:45
roulants ou encore des pompes. La pince
10:47
dispose de la fonctionnalité capacètre
10:49
qui permet de mesurer la valeur d'un
10:51
condensateur. Attention, cette mesure
10:53
doit être réalisée hors tension et le
10:55
condensateur doit être déchargé pour
10:56
éviter tout danger électrique. Pour
10:58
réaliser la mesure, je calibre
11:00
l'appareil sur ce mode. On voit en jaune
11:02
le logo du condensateur. Puis je règle
11:05
la fonction sur condensateur en appuyant
11:07
deux fois sur le bouton jaune. L'unité
11:09
qui apparaît est le microfarade. Pour
11:11
tester ce condensateur, je positionne
11:13
sur chaque cordon des pinces croco, puis
11:15
je maintiens chaque extrémité du
11:17
condensateur avec les pinces.
11:19
L'appareil m'affiche 7 microfarades.
11:22
Or, ce condensateur est de 8
11:24
microfarades plus ou moins 5 %, soit une
11:27
plage allant de 7,6 à 8,4 microfarades.
11:30
Celui-là est donc un peu fatigué.
11:32
Contrairement à cet autre condensateur
11:34
qui fait 7,8 microfarades pour les mêmes
11:37
caractéristiques.
11:38
Toujours hors tension, je peux mesurer
11:40
une résistance en restant sur le même
11:42
calibre avec l'unité kilo affichée à
11:44
l'écran. Si besoin, appuyez sur le
11:47
bouton jaune pour y arriver. Cette
11:49
résistance est notée de 2,7 kohm. Je
11:52
vais la contrôler au multimètre. Je
11:55
conserve les pinces croco et je les
11:57
positionne à chaque extrémité du
11:58
résistor.
12:00
L'appareil m'affiche 2,67 kHm, ce qui
12:03
est conforme à ce qui est noté sur le
12:04
composant.
12:06
Pour contrôler la continuité électrique,
12:08
on reste sur le même calibre, mais on
12:10
fait un seul appui sur le bouton jaune.
12:13
On doit avoir le logo onde sonore qui
12:14
s'affiche. En mesurant la continuité sur
12:17
ce bouton poussoir, l'appareil va biper
12:19
lorsque je vais appuyer sur le bouton.
12:21
Cela signifie que le circuit est fermé,
12:23
qu'il y a une continuité électrique et
12:25
l'appareil affichera la valeur de la
12:27
résistance mesurée.
12:34
Si vous êtes amené à intervenir dans un
12:36
endroit sombre, il suffira d'ouvrir la
12:38
pince afin que la diode s'allume. On a
12:41
ainsi une lampe torche en supplément
12:43
dans la main.
12:44
Et voilà, j'espère que la vidéo vous
12:46
sera utile. Si c'est le cas, pensez à la
12:48
liker, à laisser un commentaire et à
12:50
vous abonner si ce n'est pas déjà fait.
12:51
Je vous en remercie par avance et je
12:53
vous dis à bientôt pour une prochaine
12:54
vidéo.
#Science
